什么是步进电机

2021年6月7日

步进电机的电机轴（转子轴）并不连续旋转，而是以一定的旋转角度间歇旋转。

例如，那种秒针每秒动一次记录时间的钟表，这个动作就是使用步进电机控制秒针每秒转过6°来实现的。

那么步进电机是通过什么样的结构使轴仅仅转过一定的角度的呢？

其秘密在于脉冲信号。脉冲信号是反复执行加电和断电的电信号，加电断电1次算作1个脉冲。步进电机根据这个脉冲信号，机械地并精确地控制轴的旋转角度和旋转速度。

步进电机的种类①（按照转子结构进行分类）

步进电机按照电机轴（转子）的结构分为3大类。

PM型（Permanent Magnet Type：永磁体型）: 转子使用永磁体。但是，无法设定精细的旋转角度（步进角）。
VR型（Variable Reluctance Type：可变磁阻型）: 转子使用齿轮状铁芯。可以设定精细的旋转角度。
HB型（Hybrid Type：混合型）: 转子使用永磁体和齿轮状铁芯。同时具有PM型和VR型优点，因此广泛用于多种用途。另外，艾斯湃纳开发制造的步进电机全部都是HB型。

转子结构为使用两个铁芯夹住圆柱形永磁体，铁芯相互错开半个齿距，并同心安装在转子轴上。结构为根据脉冲信号转过一定的步进角。 1.8°步距角的2相HB步进电机接到1个脉冲时转动1.8°，因此得到360°/1.8°=200，也就是说电机轴转动一圈需要200个脉冲。

另外，按照电流流过电机内部的线圈的方式可以分为下列两种。

1个线圈上仅流过单向电流的类型。控制电路简单，但是无法获得双极型那样的高扭矩。

1个线圈上流过双向电流的类型。控制电路比单极型复杂，但是可以获得较高的扭矩。

步进电机与步进电机驱动器组合使用。步进电机的旋转角度和旋转速度，由步进电机驱动器接收来自控制器的脉冲信号进行控制。

可编程序控制器控制器 [脉冲信号] 驱动器 [电流] 步进电机步进电机单元步进电机单元(驱动器步进电机)

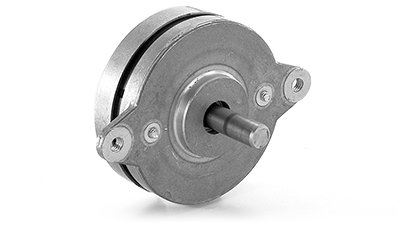

2相混合式
步进电机驱动器

步进电机与其他电机相比具有下列特点。

优点: 旋转角度与数字输入的脉冲数成正比，因此便于控制位置（旋转角度）

可以进行低速旋转

可以使用开路（无反馈）实现位置控制

停止时的自我保持力优秀
缺点: 需要驱动电路

负载意外波动可能导致失步

振动和噪音较大

步进电机的停止精度优秀，中低速时的扭矩较高，响应性敏锐，因此适用于各种需要高精度控制的驱动系统的动力源。

关于艾斯湃纳的步进电机，我们不仅提供电机单体，还提供从驱动、控制系统到机构设计的系统产品。我们提供从试生产到量产以及售后支持的一系列服务。
我们将按照各种行业、用途、客户产品所需的功能和性能，配合客户的生产体制，提供最佳方案。

我们不仅为已有明确需要和要求规格的客户提供服务，也为遇到下列各种困难的客户提供从开发到量产的支持，敬请垂询。

不知道需要什么样的电机: "尚在新产品开发的初期阶段，还没有制作具体的规格和设计图。但是为了加速未来的开发进程，希望得到一些电机方面的建议。"

"公司里没有精通电机的专家，缺乏实现理想操作所需的电机知识。"
电机及其周边部分的综合设计太难了: "我们想把自己公司的资源投入到产品企划和核心技术的设计开发中。除此以外的电机及其周边部分的设计开发业务，有没有哪家公司能够全包下来？"

"修改电机就不得不修改其他机构零件的设计，这可能需要很多工时和精力。"
现有产品中没有符合用途的产品: "我们想找到根据本公司产品设计的定制电机，但是被合作的电机制造商拒绝了。"

"我们想要精密控制电机，但是现有电机不支持，是不是只能放弃呢？"
